我们的现场实拍视频将带您走进《池州》(本地)【架空线路故障测试仪】_配电终端测试仪厂家批发价产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。

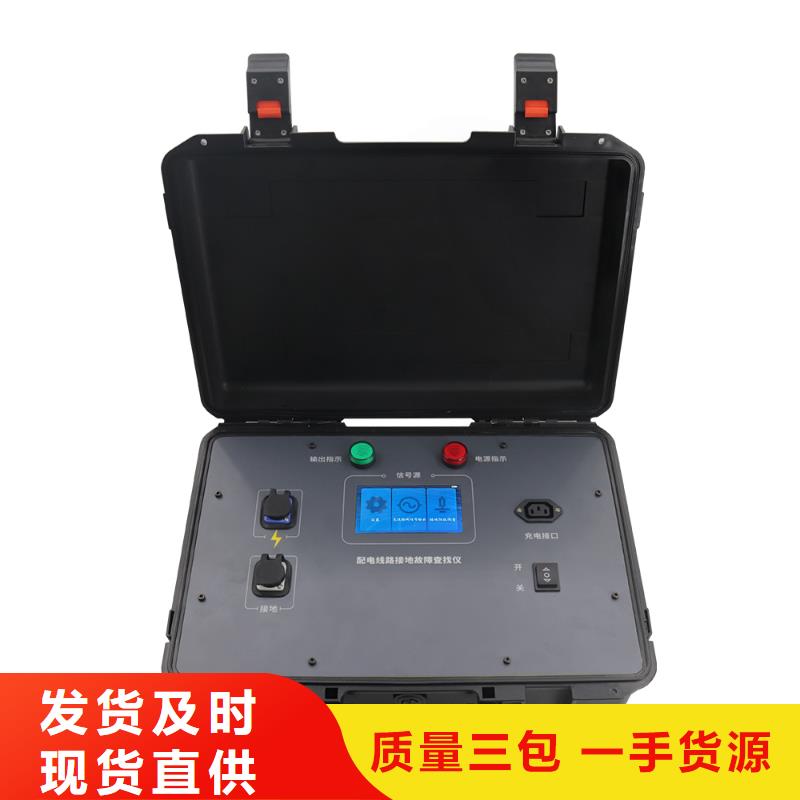

以下是:《池州》(本地)【架空线路故障测试仪】_配电终端测试仪厂家批发价的图文介绍
池州架空线路故障测试仪 线路测试工作的注意事项输电线路工频参数的测量除一般电气测试必须注意的种种安全问题之外, 还有其特殊性。输电线路短则几百米, 长则上百公里, 不仅常常有同类线路相邻伴行,还屡屡与之上跨下穿, 由于电容CH/C0分压和电磁感应(XH和负荷电流)在彼此各自身上产生的响应－感应电压，对测试人员和测试仪器的安全构成威胁，这是必须以万无一失的态度来对待的事，防止感应电压伤及人身安全是线路参数现场测试的要义。5.1 现场测量应根据线路的实际情况和生产运行的实际需要, 预先编制测试方案，以确保线路试验的安全、顺利完成。方案应包括：确定需测取的参数。阻抗和电容等工频参数可用交流法测取,电阻可用直流法测取,感应电压宜用直接法测取。测试方案中，必须：1) 确定现场工作负责人：对测试工作全面负责；2) 确定现场工作安全负责人：对现场安全负责，监督现场安全措施的实施；5.2 在进行测试接线前, 必须一律先将被测线路首端通过外部接地刀闸或接地线接地，然后才可对测试装置进行接线，在对线路试验加电压(或通电流)前, 才可拆去测试装置的外部接地线。测试工作结束后拆测试装置测试引线前, 须再次将线路首端外部可靠接地，切不可图省事,少作任何一个步骤，以免引起感应电伤人事故。搭接和拆除临时接地线时，必须使用合格的绝缘操作杆。
天正华意电气设备有限公司是一家集生产、加工、销售为一体的专业生产厂家。产品品种齐全，质量精良，部分产品包工包料。主要销往国内各大省市，深受客户的认可和信赖！ 我公司主要产品有 池州灭磁过电压测试装置、，我公司员工团结奋进，以严谨的工作作风，依靠同行业中先进的技术设备、优良的产品质量、高效率的服务理念，争得了市场份额，紧跟时代的步伐、务实的品质，使我们确立了自身的赢家地位。欢迎用户光临垂询，以对我们的产品有更进一步的了解，彼此互利，共创辉煌。 我公司秉承“以客户为中心，以低价好质量为基础，以更好服务为手段，以客户满意为目标”的经营理念，我们深信：每一个产品就是一条广告，并且我们以更优惠的价格、先进的技术设备、完善的售后服务来赢得用户的信任，
池州架空线路故障测试仪 操作步骤分述如下：A:被测线路末端三相通过母线接入时，可参考线路绝缘电阻核相测试方式进行：1）本侧接线完成后，通知线路末端的配合人员可先将线路末端的A相单独接地，确认后由线路首端本侧在仪器主界面按“A相”键，仪器自动对线路三相施加异频电压，数秒后由显示屏幕上即可查看到“对侧相别”显示结果，如显示“A相接地”则说明相位对应正确。如显示“B相接地”或“C相接地”及其他信息则说明相位首端与末端相位接线有误。2）以此类推，通知线路末端的配合人员依次将B相、C相单独接地，本侧对应操作即可完成线路首端与末端的三相相位核对。3）三相相位核对完毕后，按[打印]键，可打印线路核相结果，同时该数据被存储到仪器内置数据库，用户可根据需要查看或打印。4）按[退出]返回“线路类型选择项目”上级选项菜单。B: 被测线路末端三相接入GIS组合电器时，因规程不允许随意打开GIS接地开关的接地连片，在此种情况下，可使用装置配置的核相用罗氏线圈夹持在约定核对的线路相别的接地连片上（如遇线路末端三相通过母线接入，不便单独逐相挂地线时也可参考此方法），选择菜单对应的项目与线路末端呼应逐相核对相位。附图示意1）本侧接线完成后，通知线路末端的配合人员先将核相用罗氏线圈夹持在GIS接地开关A相接地连片上，确认后由线路首端（本侧）在仪器主界面按压右上侧键，进行A、B、C相循环选择，显示按“GIS”键反黑，此时装置只对对选择相施加异频电压，对侧配合人员根据核相罗氏线圈的电流读数是否发生变化确认首末端相位关系即可，确认相别后，按对应键“GIS”键反白，装置停止输出，该相相位核对完毕，其余核相以此类推。2）按[退出]返回“线路类型选择项目”上级选项菜单。11.4 三相输电线路参数测试及静电感应电压测量菜单三相制输电线路参数测试图
池州架空线路故障测试仪特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作安全可靠；（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；（5）电流采集接收无线天线内置，确保钳表绝缘可靠；（6）背光显示可以设置，方便夜间使用；（7）体积小、重量轻、操作简单、携带方便。3.2技术参数（1）信号发生装置异频电流输出范围：0-40mA摇表测量范围：0-30MΩ输出精度：±1mA输出功率：150W测量范围：0-300kΩ检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池24V/12Ah工作时间：大于6h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 10kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：大于40m钳口尺寸：Φ48mm测量范围：0.1mA-60.0mA(异频电流) 1A-1000A（负荷电流）测试精度：±1％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：内置大容量锂电池，5V充电（可以手机充电宝） DC3.5圆头接口装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：内置大容量锂电池，5V充电（可以手机充电宝） DC3.5圆头接口装置重量： 300g
池州架空线路故障测试仪对应操作说明：进入试验数据查询子菜单后，通过显示屏右侧功能热键进行相应操作。1）按压[上页]或[下页]键翻看、浏览整屏幕的序号及日期数据结果。2）按压[上条]或[下条]键，可根据试验序号、设置编号、存储日期信息查看任一条存储条目下的测试数据信息结果。3）光标指向任一条记录时，按压[查看]即可翻看本条保存的测试数据记录，按[打印]键，即时打印出本编号下所有的线路参数测试数据和计算结果。4） 按[退出]键，返回开机初始化界面。12 打印纸的更换与打印机的维护12.1 热敏打印纸的鉴别：打印机为热敏打印机，即打印纸有一面为热敏材料层（即碳膜层），如打印纸放反了会导致打印机打印不出字迹。鉴别打印纸的哪一面为热敏层可用拇指和食指的指甲稍微用力掐在热敏打印纸的两面，然后拉一下打印纸，观察打印纸的两面指甲划过的地方，划痕为灰色的一面就是涂有热敏材料的一面；也可采用打火机等热源短时间烤一下打印纸，颜色变深的一面就是有热敏材料的一面。12.2 打印纸更换：当按下显示屏菜单中的“打印”后，SEL绿色指示灯闪烁，表示打印纸已经用完，此时需要刚换打印纸，我们在随机附件中准备了备用打印纸，更换时先按下打印机的OPEN键，即可打开出纸仓盖，取出旧的纸轴，将新的打印纸外包装去掉，抽出打印纸留出一小段在出纸口外，将纸卷放入纸仓直接盖上仓盖即可，千万不要将打印纸穿过外盖压辊放入，打印纸没有热敏材料的一面对着压辊，这样有热敏材料的一面就刚好对着打印机的打印头了。12.3 打印机的维护：由于长时间的野外使用，灰尘等会进入打印头造成打印字迹模糊，可在打开上盖后，用棉棒蘸酒精将打印头上的灰尘擦拭干净即可；设备现场不使用时及时盖上设备上盖。13 技术支持与售后服务大功率全自动抗干扰线路工频参数异频测试系统产品，我公司为用户免费提供一次现场测试技术指导与技术服务培训，并提供全天24小时的热线服务电话，指导解决用户现场测试时出现的任何技术性问题。保证所生产的设备具有一致性，产品经过48小时老化、考核、校验后，承诺交付用户的设备性能稳定可靠。产品自发出之日起，产品正常使用情况下三年内我公司负责免费对产品的升级及维护，不再收取任何费用。保修期满后，如设备出现故障，本公司将为设备提供修理和维护的延续服务， 只收取材料的成本费。
